क्रोम मोली पाइप (एएसटीएम ए335)



श्रेणी	सामग्री	अधिकतम तापमान	आवेदन

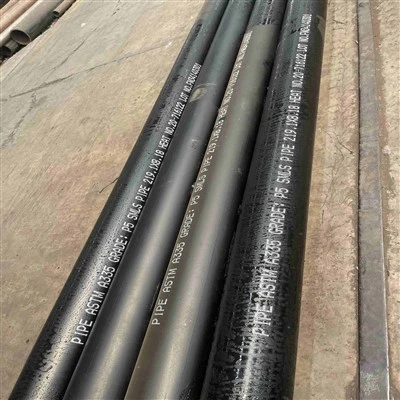

P5	5Cr-0.5Mo	~600 डिग्री	रिफाइनरी
P9	9Cr-1Mo	~620 डिग्री	भाप लाइनें
P11	1.25Cr-0.5Mo	~600 डिग्री	बॉयलर
P22	2.25Cr-1Mo	~600 डिग्री	बिजली संयंत्रों
P91	9Cr-1Mo-V	~650 डिग्री	अल्ट्रा-सुपरक्रिटिकल



एनपीएस (इंच)	डीएन (मिमी)	बाहरी व्यास (मिमी)	SCH 10 WT (मिमी)	SCH 40 WT (मिमी)	SCH 80 WT (मिमी)	SCH 160 डब्ल्यूटी (मिमी)	XXS डब्ल्यूटी (मिमी)
1/8"	डीएन6	10.3	1.24	1.73	2.41	3.02	3.02
1/4"	DN8	13.7	1.65	2.24	3.02	3.56	3.56
3/8"	डीएन10	17.1	1.65	2.31	3.20	4.01	4.01
1/2"	डीएन15	21.3	2.11	2.77	3.73	4.78	7.47
3/4"	DN20	26.7	2.11	2.87	3.91	5.56	7.82
1"	डीएन25	33.4	2.77	3.38	4.55	6.35	9.09
1 1/4"	डीएन32	42.2	2.77	3.56	4.85	6.35	9.70
1 1/2"	डीएन40	48.3	2.77	3.68	5.08	7.14	10.15
2"	DN50	60.3	2.77	3.91	5.54	8.74	11.07
2 1/2"	डीएन65	73.0	3.05	5.16	7.01	9.53	14.02
3"	डीएन80	88.9	3.05	5.49	7.62	11.13	15.24
3 1/2"	डीएन90	101.6	3.05	5.74	8.08	12.70	15.24
4"	डीएन100	114.3	3.05	6.02	8.56	13.49	17.12
5"	डीएन125	141.3	3.40	6.55	9.53	15.88	19.05
6"	डीएन150	168.3	3.40	7.11	10.97	18.26	21.95
8"	डीएन200	219.1	3.76	8.18	12.70	20.62	23.01
10"	डीएन250	273.0	4.19	9.27	15.09	25.40	28.58
12"	डीएन300	323.9	4.57	10.31	17.48	28.58	33.32
14"	डीएन350	355.6	6.35	11.13	19.05	31.75	35.71
16"	डीएन400	406.4	6.35	12.70	21.44	36.53	40.49
18"	डीएन450	457.2	6.35	14.27	23.83	39.67	45.24
20"	डीएन500	508.0	6.35	15.09	26.19	44.45	50.01
24"	डीएन600	609.6	6.35	17.48	30.96	52.37	59.54





एनपीएस (इंच)	आयुध डिपो (मिमी)	एससीएच 10	एससीएच 40	एससीएच 80	एससीएच 160	XXS
1/2"	21.3	0.85	1.27	1.80	2.70	4.50
3/4"	26.7	1.14	1.69	2.50	3.50	5.80
1"	33.4	1.70	2.50	3.80	5.40	7.90
1 1/4"	42.2	2.20	3.39	5.10	7.30	10.50
1 1/2"	48.3	2.80	4.05	6.20	8.90	12.80
2"	60.3	3.60	5.40	8.40	12.20	17.10
2 1/2"	73.0	5.30	8.00	12.10	17.60	24.50
3"	88.9	7.30	11.30	17.00	25.10	34.80
4"	114.3	10.80	16.10	24.70	36.80	50.90
5"	141.3	15.30	23.40	36.10	54.20	74.30
6"	168.3	20.30	31.50	49.00	74.00	101.50
8"	219.1	31.30	49.60	79.30	119.00	162.00
10"	273.0	43.40	64.10	102.00	155.00	210.00
12"	323.9	55.80	83.00	131.00	201.00	270.00
14"	355.6	70.00	98.00	158.00	242.00	320.00
16"	406.4	84.00	124.00	197.00	305.00	410.00
18"	457.2	100.00	150.00	238.00	360.00	485.00
20"	508.0	122.00	180.00	287.00	430.00	580.00
24"	609.6	165.00	245.00	390.00	590.00	790.00



पहलू	क्रोम मोली पाइप (एएसटीएम ए335)	कार्बन स्टील पाइप
सामग्री का प्रकार	मिश्र धातु इस्पात (Cr-Mo)	कार्बन स्टील
मुख्य रचना	Fe + Cr + Mo	Fe + C
उच्च तापमान प्रदर्शन	⭐⭐⭐⭐⭐ उत्कृष्ट, दीर्घावधि उच्च ताप सेवा में स्थिर	⭐⭐ सीमित, उच्च तापमान पर ताकत कम हो जाती है
उच्च दबाव प्रदर्शन	⭐⭐⭐⭐⭐ उच्च और अल्ट्रा - उच्च दबाव प्रणालियों के लिए उपयुक्त	⭐⭐⭐ निम्न से मध्यम दबाव के लिए उपयुक्त
रेंगना प्रतिरोध	⭐⭐⭐⭐⭐ उत्कृष्ट (मुख्य लाभ)	⭐ गरीब
ऑक्सीकरण प्रतिरोध	⭐⭐⭐⭐ अच्छा (क्रोमियम सामग्री के कारण)	⭐⭐ कमजोर, ऑक्सीकरण और स्केलिंग की संभावना
तापमान रेंज आपरेट करना	उच्च तापमान सेवा (ग्रेड के आधार पर ≈450-600 डिग्री)	निम्न से मध्यम तापमान (<400°C)
दबाव अनुप्रयोग स्तर	उच्च-दबाव/महत्वपूर्ण प्रणालियाँ	निम्न से मध्यम दबाव प्रणालियाँ
विशिष्ट अनुप्रयोग	बिजली संयंत्र, बॉयलर, सुपरहीटर, रिफाइनरियां, पेट्रोकेमिकल संयंत्र	जल पाइपलाइन, संरचनात्मक पाइपिंग, सामान्य औद्योगिक उपयोग
वेल्डिंग आवश्यकताएँ	प्रीहीटिंग + पीडब्ल्यूएचटी (पोस्ट वेल्ड हीट ट्रीटमेंट) की आवश्यकता है	वेल्ड करना आसान
सेवा जीवन	कठोर वातावरण में लंबी सेवा जीवन	कठिन परिस्थितियों में मध्यम से लघु
लागत	उच्चतर 💰💰💰	निचला 💰
मानकों	एएसटीएम ए335 / एएसएमई एसए335	एएसटीएम ए53/एएसटीएम ए106/एपीआई 5एल



क्रोम मोली पाइप (मिश्र धातु इस्पात पाइप)→ उच्च तापमान, उच्च दबाव और महत्वपूर्ण औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया

कार्बन स्टील पाइप→ सामान्य{{0}उद्देश्य, कम लागत, और गैर-महत्वपूर्ण पाइपिंग सिस्टम के लिए उपयुक्त



⚡ 1. विद्युत उत्पादन उद्योग (विद्युत संयंत्र)

थर्मल और परमाणु ऊर्जा संयंत्रों में क्रोम मोली पाइप का बड़े पैमाने पर उपयोग किया जाता है।

बॉयलर सुपरहीटर ट्यूब

रेहीटर ट्यूब

मुख्य भाप पाइपलाइन

उच्च-दबाव भाप वितरण प्रणालियाँ

फीडवाटर हीटिंग सिस्टम

👉 मुख्य लाभ: निरंतर उच्च तापमान वाली भाप के तहत उत्कृष्ट रेंगना प्रतिरोध।

---

🔥 2. बॉयलर और हीट एक्सचेंजर सिस्टम

औद्योगिक बॉयलरों और थर्मल ऊर्जा हस्तांतरण उपकरणों में व्यापक रूप से उपयोग किया जाता है।

औद्योगिक बॉयलर ट्यूबिंग

हीट एक्सचेंजर ट्यूब

अर्थशास्त्री प्रणाली

भाप जनरेटर पाइपिंग

फर्नेस हीट रिकवरी सिस्टम

👉 मुख्य लाभ: थर्मल साइक्लिंग वातावरण में उच्च ऑक्सीकरण प्रतिरोध और लंबी सेवा जीवन।

---

🛢 3. तेल एवं गैस रिफाइनरी उद्योग

अपस्ट्रीम और डाउनस्ट्रीम पेट्रोलियम शोधन कार्यों में उपयोग किया जाता है।

रिफाइनरी प्रक्रिया पाइपिंग सिस्टम

उच्च तापमान वाली हाइड्रोकार्बन परिवहन लाइनें

उत्प्रेरक क्रैकिंग इकाइयाँ

डीसल्फराइजेशन इकाइयां

उच्च-दबाव प्रक्रिया पाइपलाइनें

👉 मुख्य लाभ: संक्षारक और उच्च तापमान स्थितियों के तहत स्थिर प्रदर्शन।

---

🧪 4. पेट्रोकेमिकल उद्योग

रासायनिक प्रसंस्करण और उच्च तापमान प्रतिक्रिया प्रणालियों के लिए आवश्यक सामग्री।

रासायनिक रिएक्टर पाइपिंग

क्रैकिंग फर्नेस सिस्टम

हीटिंग पाइपलाइनों की प्रक्रिया करें

उच्च -दबाव रासायनिक स्थानांतरण लाइनें

औद्योगिक प्रसंस्करण इकाइयाँ

👉 मुख्य लाभ: थर्मल तनाव और रासायनिक जोखिम का प्रतिरोध।

---

⚙ 5. औद्योगिक फर्नेस और थर्मल सिस्टम

भारी - थर्मल प्रसंस्करण वातावरण में उपयोग किया जाता है।

औद्योगिक भट्टियाँ

भट्ठा पाइपिंग सिस्टम

ताप उपचार उपकरण

थर्मल प्रसंस्करण संयंत्र

ऊर्जा पुनर्प्राप्ति प्रणालियाँ

👉 मुख्य लाभ: अत्यधिक गर्मी के तहत ताकत और स्थिरता बनाए रखता है।

---

🏭 6. उच्च-दबाव भाप और ऊर्जा प्रणालियाँ

ऊर्जा परिवहन और दबाव प्रणालियों के लिए महत्वपूर्ण।

उच्च दबाव वाली भाप पाइपलाइनें

पावर प्लांट सहायक पाइपिंग सिस्टम

औद्योगिक भाप वितरण नेटवर्क

दबाव पोत कनेक्शन पाइपिंग

👉 मुख्य लाभ: उच्च दबाव और तापमान के तहत सुरक्षित दीर्घकालिक संचालन।

क्रोम मोली पाइप्स (एएसटीएम ए335/एएसएमई एसए335) का उपयोग किया जाता हैउच्च{{0}तापमान और उच्च-दबाव वाली महत्वपूर्ण प्रणालियाँ, बहुत सख्तनिरीक्षण और गुणवत्ता नियंत्रण (क्यूसी)सुरक्षा, विश्वसनीयता और लंबी सेवा जीवन सुनिश्चित करने के लिए आवश्यक है।

---

🧪 1. कच्चे माल का निरीक्षण

उत्पादन से पहले, सभी कच्चे माल की कड़ाई से जाँच की जाती है:

रासायनिक संरचना सत्यापन (सीआर, एमओ सामग्री नियंत्रण)

सामग्री ग्रेड पुष्टिकरण (P5, P9, P11, P22, P91)

सतह की गुणवत्ता का निरीक्षण

हीट नंबर ट्रैसेबिलिटी सत्यापन

👉 शुरुआत से ही ASTM A335 आवश्यकताओं का अनुपालन सुनिश्चित करता है।

---

🔥 2. रासायनिक संरचना परीक्षण

मिश्र धातु सामग्री की पुष्टि के लिए प्रत्येक बैच का परीक्षण किया जाता है:

कार्बन (C), क्रोमियम (Cr), मोलिब्डेनम (Mo)

मैंगनीज (एमएन), सिलिकॉन (सी), सल्फर (एस), फास्फोरस (पी)

स्पेक्ट्रोकेमिकल विश्लेषण (स्पेक्ट्रो/ओईएस परीक्षण)

👉 उच्च तापमान प्रदर्शन के लिए सही मिश्र धातु संतुलन की गारंटी देता है।

---

⚙ 3. यांत्रिक संपत्ति परीक्षण

मजबूती और स्थायित्व सुनिश्चित करने के लिए:

तन्य शक्ति परीक्षण

उपज शक्ति परीक्षण

बढ़ाव परीक्षण

कठोरता परीक्षण (आवश्यकतानुसार)

👉सुनिश्चित करता है कि पाइप ASTM A335 यांत्रिक मानकों को पूरा करते हैं।

---

🔥 4. ताप उपचार नियंत्रण

क्रोम मोली पाइप के लिए हीट ट्रीटमेंट महत्वपूर्ण है:

सामान्य

टेम्परिंग

एनीलिंग (ग्रेड के आधार पर)

👉 रेंगना प्रतिरोध और स्थिरता के लिए उचित सूक्ष्म संरचना सुनिश्चित करता है।

---

📡 5. गैर-विनाशकारी परीक्षण (एनडीटी)

100% या आवश्यक प्रतिशत निरीक्षण:

अल्ट्रासोनिक परीक्षण (यूटी) - आंतरिक दोष

एड़ी धारा परीक्षण (ईसीटी) - सतह दोष

रेडियोग्राफिक परीक्षण (आरटी) - वेल्ड निरीक्षण (यदि लागू हो)

चुंबकीय कण परीक्षण (एमटी)

👉 दोष मुक्त सीमलेस पाइप संरचना सुनिश्चित करता है।

---

💧 6. हाइड्रोस्टैटिक टेस्ट

प्रत्येक पाइप का दबाव परीक्षण किया जाता है:

उच्च-दबाव जल परीक्षण

रिसाव का पता लगाना

दबाव धारण सत्यापन

👉 वास्तविक परिचालन स्थितियों के तहत सुरक्षा सुनिश्चित करता है।

---

📏 7. आयामी निरीक्षण

सख्त आयामी नियंत्रण:

बाहरी व्यास (ओडी)

दीवार की मोटाई (डब्ल्यूटी)

लंबाई सहनशीलता

सीधा

ओवेलिटि

👉 पाइपिंग सिस्टम और फिटिंग के साथ अनुकूलता सुनिश्चित करता है।

---

📦 8. अंतिम दृश्य एवं सतह निरीक्षण

शिपमेंट के पहले:

सतह दोषों की जाँच (दरारें, जंग, खरोंच)

अंतिम परिष्करण निरीक्षण (बेवेल्ड/सादे सिरे)

अंकन सत्यापन (ग्रेड, ताप संख्या, आकार)

पैकेजिंग निरीक्षण

---

📄 9. प्रमाणन एवं दस्तावेज़ीकरण

प्रत्येक शिपमेंट में पूर्ण दस्तावेज़ शामिल हैं:

मिल परीक्षण प्रमाणपत्र (MTC EN 10204 3.1 / 3.2)

रासायनिक एवं यांत्रिक परीक्षण रिपोर्ट

हीट नंबर ट्रैसेबिलिटी रिपोर्ट

निरीक्षण रिपोर्ट (आंतरिक/तृतीय-पार्टी)

वैकल्पिक तृतीय-पक्ष निरीक्षण (एसजीएस/बीवी/टीयूवी)



चीन में अग्रणी क्रोम मोली पाइप निर्माताओं और आपूर्तिकर्ताओं में से एक के रूप में, हम हमारे कारखाने से स्टॉक में सस्ते क्रोम मोली पाइप खरीदने या थोक में आपका स्वागत करते हैं। सभी अनुकूलित उत्पाद उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ हैं। निःशुल्क नमूने के लिए, अभी हमसे संपर्क करें।
