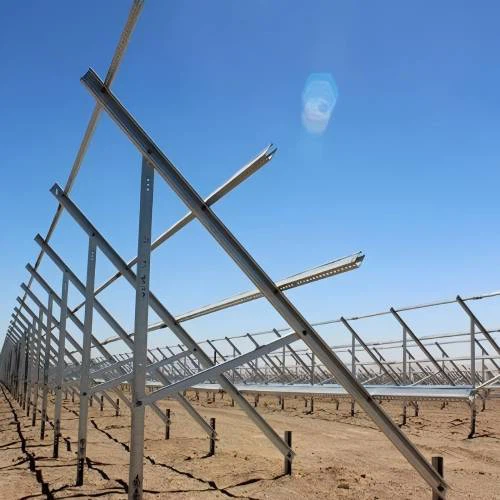

फोटोवोल्टिक ब्रैकेट

सौर माउंटिंग संरचनाएं फोटोवोल्टिक मॉड्यूल स्थापित करने के लिए महत्वपूर्ण बुनियादी ढांचा हैं। उनका प्राथमिक कार्य सूर्य के प्रकाश के संपर्क को अधिकतम करने के लिए उनके झुकाव कोणों और अभिविन्यास को समायोजित करते हुए पीवी मॉड्यूल को सुरक्षित रूप से ठीक करना और समर्थन करना है। सौर माउंटिंग सिस्टम को विभिन्न तरीकों से वर्गीकृत किया जा सकता है, और नीचे पीवी बढ़ते संरचनाओं के वर्गीकरण हैं।

एकल-स्तंभ ब्रैकेट

"एल" फ्रेम के रूप में भी जाना जाता है, एक एकल-स्तंभ ब्रैकेट में पीवी मॉड्यूल को रखने के लिए जमीन के लंबवत एक स्तंभ होते हैं। यह ब्रैकेट छोटे पीवी पावर प्लांट सिस्टम के लिए उपयुक्त है, और इसकी सरल संरचना और स्थापना में आसानी इसे एक सामान्य प्रकार का ब्रैकेट बनाती है।

डबल-कॉलम ब्रैकेट

डबल-कॉलम ब्रैकेट, जिसे "टी" ब्रैकेट के रूप में भी जाना जाता है, में जमीन और एक क्रॉसबार के लंबवत दो ईमानदार होते हैं। डबल-कॉलम ब्रैकेट बड़े फोटोवोल्टिक पावर प्लांट सिस्टम के लिए उपयुक्त है, जो संरचना में अधिक स्थिर हैं और अधिक से अधिक पवन बल और वजन का सामना कर सकते हैं।

फ्रेम ब्रैकेट

एक फ्रेम ब्रैकेट एक फ्रेम संरचना है जो कई समर्थन छड़ और क्रॉसबार से बना है। इसे पीवी मॉड्यूल के आकार और संख्या के अनुसार लचीले ढंग से समायोजित किया जा सकता है, और विभिन्न आकारों के पीवी पावर स्टेशन सिस्टम के लिए उपयुक्त है।

जस्ती वर्ग पाइप एक प्रकार का वर्ग खंड स्टील पाइप है, जो गर्म-डाइप गैल्वनाइजिंग प्रक्रिया द्वारा इलाज किया जाता है, जिसमें उत्कृष्ट एंटी-जंग प्रदर्शन और संरचनात्मक शक्ति है। यह व्यापक रूप से निर्माण संरचना, मशीनरी निर्माण, नगर इंजीनियरिंग और अन्य क्षेत्रों में उपयोग किया जाता है।











▸ सामग्री: Q235B/Q355B कार्बन स्टील (वैकल्पिक)
▸ विनिर्देश सीमा: 2 0 × 20 मिमी ~ 150 × 150 मिमी (दीवार की मोटाई 1। 0-6। 0 मिमी)
▸ जिंक चढ़ाना परत: राष्ट्रीय मानक जस्ता परत (औसत से अधिक या 80μm के बराबर) / गाढ़ा जिंक परत (120-275 μM) वैकल्पिक
▸ कार्यकारी मानक: GB/T 3091-2015, ASTM A53
▸-एंटी-कोरोसियन ग्रेड: 15-20 आउटडोर सेवा जीवन के लिए वर्ष

प्रतिगामी: भारी औद्योगिक क्षेत्रों में 13 साल, समुद्र में 50 साल, उपनगरों में 104 साल और शहरों में 30 साल।
सस्ता: हॉट-डिप गैल्वनाइजिंग की लागत अन्य कोटिंग्स की तुलना में कम है।
भरोसेमंद: जिंक कोटिंग मेटलर्जिक रूप से स्टील से बंधी है और स्टील की सतह का हिस्सा है, इसलिए कोटिंग अधिक है
टिकाऊ।
मजबूत क्रूरता: जस्ती स्टील शीट परत एक विशेष धातुकर्म संरचना बनाती है जो परिवहन और उपयोग के दौरान यांत्रिक क्षति का सामना कर सकती है।
व्यापक संरक्षण: मढ़वाया टुकड़े का प्रत्येक हिस्सा जस्ती हो सकता है, और अवसाद, तेज कोनों और छिपे हुए स्थानों में भी पूरी तरह से संरक्षित है।
समय और ऊर्जा बचाओ: गैल्वनाइजिंग प्रक्रिया अन्य कोटिंग विधियों की तुलना में तेज है।

1। ब्रैकेट
एक प्रणाली जो फोटोवोल्टिक सेल मॉड्यूल का समर्थन करती है। धातु सामग्री से बना पोल। संभालना। खुशी से उछलना। अक्ष। सूर्य के प्रक्षेपवक्र को ट्रैक करने के लिए, स्लाइड और सामान को संचरण और नियंत्रण घटकों से भी सुसज्जित किया जा सकता है।

2। ब्रैकेट को ठीक करें
कोई समायोज्य झुकाव और अभिविन्यास कोण के साथ कोष्ठक।

3। डुअल-एक्सिस ट्रैकिंग ब्रैकेट
ब्रैकेट सूर्य को ट्रैक करने के लिए अपनी अक्ष के चारों ओर घूमता है।

4। दो-अक्ष ट्रैकिंग ब्रैकेट
सूर्य को ट्रैक करने के लिए स्टैंड दो कुल्हाड़ियों के आसपास घूमता है।

5। पोल
बीम प्लेट नींव के साथ जुड़ा हुआ है। शाफ्ट, स्लाइड रेल और अन्य घटक।

6। समर्थन
इसका उपयोग पोल को सुदृढ़ करने के लिए किया जाता है। बीम और स्लाइड रेल स्थिरीकरण रेल स्थिरता।

7। बीम
स्लाइड रेल का समर्थन करने वाले भाग।

8। शाफ्ट
एक हिस्सा स्लाइड रेल का समर्थन करने और स्लाइड रेल के कोण को समायोजित करने के लिए उपयोग किया जाता है (ब्रैकेट को ट्रैक करने के लिए)।

9। स्लाइड रेल
घटक जो फोटोवोल्टिक पावर जनरेशन मॉड्यूल का समर्थन करते हैं।

10। क्रैंकशाफ्ट
मैकेनिकल ट्रांसमिशन पार्ट का उपयोग ब्रैकेट और पावर यूनिट (फोटोवोल्टिक ट्रैकिंग ब्रैकेट के लिए उपयुक्त) के बीच किया जाता है।

11। सहायक उपकरण
सीधे खंडों, सीधे खंडों और घुमावदार खंडों के बीच संबंध को संदर्भित करता है, जो सीधे खंडों को ठीक करने या पूरक करने के लिए एक निरंतर फोटोवोल्टिक समर्थन प्रणाली बनाने के लिए उपयोग किया जाता है। घुमावदार कार्यात्मक भागों। ब्रैकेट सामान में विभाजित किया गया है: सीधे फिक्स्ड प्लेट। पेंच कनेक्शन प्लेट। फिक्स्ड प्लेट झुकना। वैरिएबल व्यूइंग एंगल फिक्स्ड प्लेट। अगला दरवाजा। प्लैटन। फास्टनरों।

जियान डोंगमेंग स्टील कं, लिमिटेड

जियान डोंगमेंग स्टील कं, लिमिटेड।, कॉटांग टाउन, शी 'ए हाइटेक ज़ोन, शानक्सी प्रांत, चीन में स्थित है, जो आर एंड डी, उत्पादन, बिक्री और सेवा को एकीकृत करने वाला एक पेशेवर निर्माता है। कंपनी ने गुणवत्ता और अखंडता के विश्व स्तर पर मान्यता प्राप्त मानकों, एसजीएस समूह के क्षेत्र प्रमाणन, निरीक्षण, सत्यापन, परीक्षण और प्रमाणन सेवाओं में अग्रणी, और LS09001 गुणवत्ता प्रबंधन Systemertification को पारित कर दिया है। Dongmeng Lron और Steel फैक्ट्री आयरन और स्टील, जस्ती स्टील ट्यूब का एक गहरा प्रसंस्करण उद्योग है। निर्माण, परिवहन, रासायनिक उद्योग प्रकाश उद्योग में उपयोग किया जाता है।
